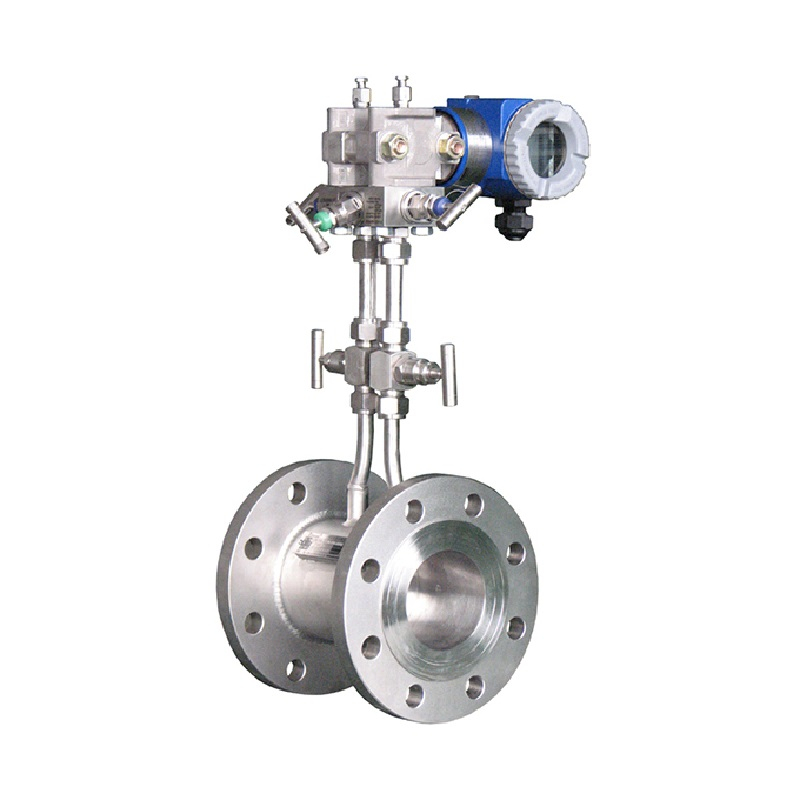

一、一體式孔板流量計概述
     標準孔板可用于測量管道中液體、氣體、蒸汽的流量。標準孔板按國標GB/T2624－93設計制造，按國標JJG640－94檢定。標準孔板可以采用角接取壓（包括環室取壓）、法蘭取壓或D－D/2取壓三種取壓方式。
     按國標規定進行設計、制造和檢定的標準孔板無需實流標定，精度高、結構簡單、制造成本低，但壓力損失在所有標準節流裝置中最大，不適用于要求壓力損失小的情況，標準孔板廣泛用于石油、化工、冶金、電力等行業。
二、一體式孔板流量計測量原理
     充滿管道的流體流經管道內的節流裝置，流束將在節流件處形成局部收縮從而使流速增加，靜壓力降低于是在節流件前后產生了靜壓力差，流體流速愈大，在節流體前后產生的差壓值愈大，所以可通過測量差壓來衡量流體流過節流裝置的流量大小，這種測量方法是以能量守恒定律和流動連續性方程為基礎的。
     流量與差壓的關系有下列公式確定：
             qm=C/(1-β4)0.5×ξ×π/4×d2( 2△Pρ1)0.5
             qv=C/(1-β4)0.5×ξ×π/4×d2( 2△P/ρ1)0.5
                   qm：質量流量           Kg/s
                   qv：體積流量           m3/s
                   C：流出系數          無量綱
                   ξ：可膨脹系數       無量綱
                   d ：節流件的節流孔徑   m
                   △P：差壓              Pa
                    ρ：流體密度         Kg/ m3
三、一體式孔板流量計適用范圍
     1、公稱直徑： 50 mm ≤DN≤1200mm  如DN>1200 mm，需實流標定
     2、孔徑比β：0.20≤β≤0.75
     3、雷諾數范圍：當0.20≤β≤0.45時，5000≤ReD
                               當0.45≤β≤0.75時，10000≤ReD
     4、公稱壓力：PN≤16MPa
     5、精度：1級
