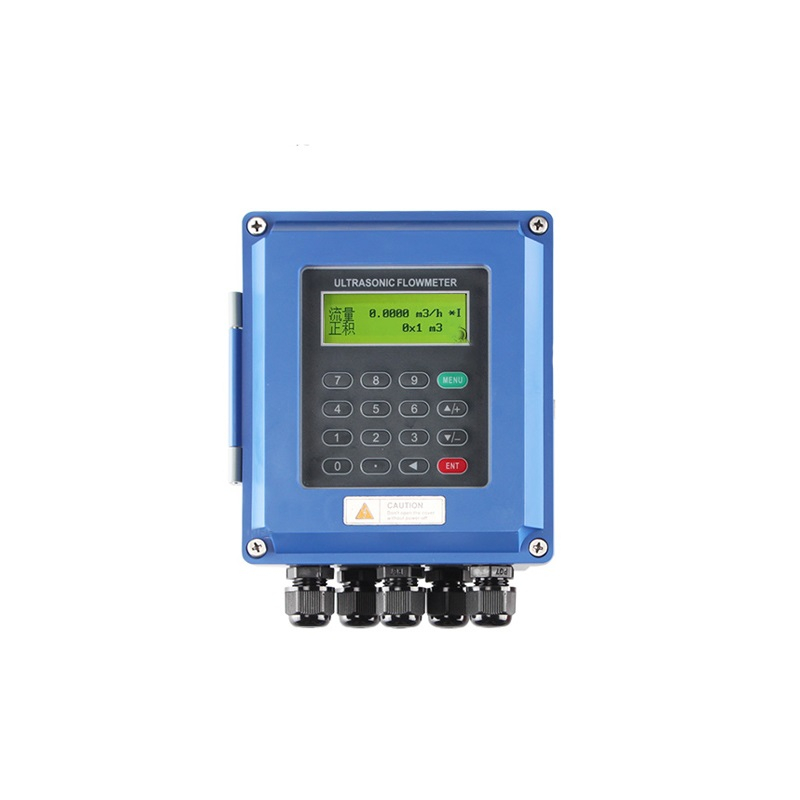

§1.1 超聲波流量計/熱量表簡介

超聲波流量計分為管外夾裝式和插入式安裝兩種，接線方式可以DC24V供電，也可以DC220V供電可選
超聲波流量計是集多年專業生產制造超聲波流量計的技術與經驗，采用TI的MSP430FG4618低功耗單片機，最新開發的一種高性能、低價格、高可靠性、功能強大的超聲波流量計/熱量表。選用了國際上著名的半導體元器件廠商生產的最新、最先進的集成電路及微處理器等，例如TI、Maxim、Philips、Winbond、Xilinx等。硬件設計簡單、軟件功能強大。采用低電壓多脈沖平衡發射接收的專利技術，使其更能適應工業環境中的變頻干擾，達到穩定、正確的工作。
新一代超聲波流量計/熱量表可選購下列新增功能：
遙控操作鍵盤、內置數據存儲器32M、外置數據存儲器2G、HART協議。
§1.2  超聲波流量計/熱量表的特點

      1.測量線性度優于0.5％，重復性精度優于0.2%，高達40皮秒的時差測量分辨率，使測量精度達到±1%。
      2.每個測量周期中128次數據采集輔助以最新研發的流量計時差分析軟件，性能優異，顯示數據更穩定、準確、線形度更好。
      3.隔離型RS485接口，流量計與二次表之間可通過RS485總線通訊，傳輸距離千米以上。
      4.帶有3路精度0.1%的模擬輸入接口，可連接溫度、壓力、液位等信號。
      5.1路4-20毫安模擬輸出可作為流量/熱量變送器。
      6.2路3線制PT100電阻信號輸入可作為熱量表。
      7.3路4-20毫安模擬輸入，可以作為數據采集器, 模擬輸入接口也可以作為數字輸入接口使用。
      8.帶有雙路隔離型可編程OCT輸出，用于輸出累計脈沖、工作狀態等。
      9.污水管道測量效果好，可以對絕大多數污水管道進行穩定可靠測量。
     10.超聲波傳感器可以選擇外夾式，插入式，管段式，還可以支持任意角度安裝的水表傳感器，包括平行插入傳感器。
     11.具有一個雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20毫安模擬輸出板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備。
     12.流量計工作用參數可以固化到機內的FLASH存儲器中，不會發生參數丟失的問題。固化的工作參數可以選擇上電時自動調出。
     13.硬件模塊化設計。有主板模塊、4-20毫安輸出模塊、脈沖輸出模塊、打印機模塊、并口鍵盤顯示模塊、串口鍵盤顯示模塊等組成，用戶可根據需要選擇。
     14.MODBUS協議、MBUS協議、FUJI擴展協議、簡易水表協議等不同的軟件通信協議供用戶選用。推薦的協議是MODBUS-RTU或MODBUS-ASCII協議。
     15.日累計可記錄前64天，月累積前32個月（2年），并且增加了年月日記錄內容。年月日累積數據都可以通過MODBUS協議讀出。
     16.16次上斷電時間流量計記錄。數據都可以通過MODBUS協議讀出。
     17.定時打印、數據輸出功能，自動顯示下次打印輸出的時間，22項可編程定時打印內容。定時打印功能能夠實現數據的自動定時輸出或者是自動記錄。
     18.OCT1累計脈沖輸出的脈沖寬度可以在6毫秒-1秒之間設定。出廠默認值是200毫秒。
     19.帶有鍵盤顯示器并行接口，連接顯示組件可組成簡易流量計。
     20.串口鍵盤顯示組件可直接連接在串口上，參數設置完成后即可帶電拔插。
     21.具有依靠流體聲速判斷流體種類的功能，可以對流體類型做出識別。
     22.具有一個可編程內置的定量控制器。可使用外部輸入信號或者是MODBUS指令啟動。
     23.單一24V直流電源工作，工作電流小于50毫安。（在不連接顯示器，蜂鳴器不鳴響的條件下）。
